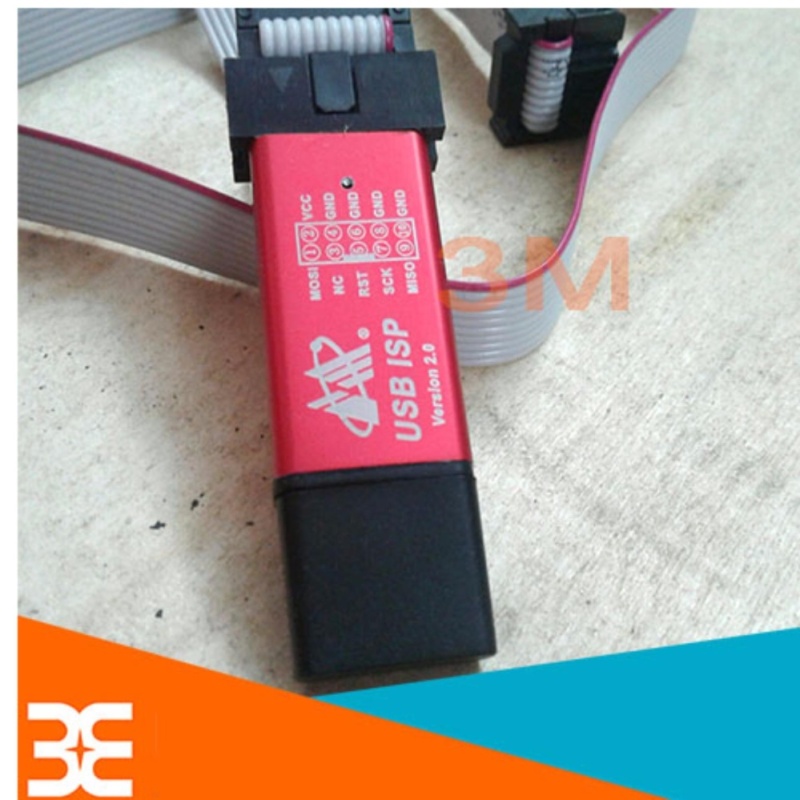

Giới thiệu sản phẩm MẠCH NẠP ISP 89/AVR

 Các loại vi điều khiển Mạch Nạp Cổng USB ISP 89/AVR hỗ trợ :




  • Mạch nạp USB isp là phiên bản nạp tốc độ cao cho AVR Và 89S..Mạch nạp chạy trên tích hợp trên WinXP,WIN7, và Win8 .
  • ATTiny12, ATTiny13, ATTiny15, ATTiny24, ATTiny25
  • ATTiny26, ATTiny2313, ATTiny44, ATTiny45, ATTiny84
  • ATTiny85, AT90S2313, AT90S2323, AT90S2343, AT90S1200
  • AT90S8515, AT90S8535, ATMEGA48, ATMEGA8, ATMEGA88
  • ATMEGA8515, ATMEGA8535, ATMEGA16, ATMEGA162
  • ATMEGA163, ATMEGA164, ATMEGA165, ATMEGA168
  • ATMEGA169, ATMEGA169P, ATMEGA32, ATMEGA324
  • ATMEGA325, ATMEGA3250, ATMEGA329, ATMEGA3290
  • ATMEGA64, ATMEGA640, ATMEGA644, ATMEGA645
  • ATMEGA6450, ATMEGA649, ATMEGA6490, ATMEGA128
  • ATMEGA1280, ATMEGA1281, ATMEGA2560, ATMEGA2561
  • AT90CAN32, AT90CAN64, AT90CAN128, AT90PWM2, AT90PWM3
  • AT89S51, AT89S52



Sơ đồ chân của Mạch Nạp ISP 89/AVR :

  • -Nạp cho epprom 24Cxx

  • -(RST)MCLR-Not Connect

  • -VDD-Vcc

  • -GND-Vss

  • -(MISO)PGD - Not Connect

  • -(SCK)PGC -SCL

  • -(MOSI)AUX-SDA

Chú ý phải có trở từ 2-10k kéo lên dương nguồn ở các chân SCL và SDA.



Hướng dẫn nạp bằng Mạch Nạp ISP 89/AVR


A.Cài đặt

1.Link tải phần mềm nạp chương trình cho 89 và AVR với mạch nạp USB ISP

http://adf.ly/5459348/progisp-172

2.Cài driver đối với window 8 và window 10

https://www.youtube.com/watch?v=jvLCzDtTfvU


B.Nạp chương trình

1.Nạp chương trình cho 8051



Bước 1: Chạy chương trình nạp Progisp







Bước 2:
-1:Chương trình nhận mạch nạp USBISP (hướng dẫn ở video cài driver bên trên)
-2:Chọn loại chip ( Mình chọn 89S52 )







Bước 3 : (Mang tính chất giải thích)
Các thông số quan trọng khi nạp chương trình cho 8051 (Thông số quan trọng chương trình sẽ tự động Tích (V) khi bạn chọn chip tương ứng , bạn không cần thay đổi gì cả (Bên dưới là giải thích) )





Bước 4: Xóa chip ( Xóa chương trình cũ có trong chip ).







Bước 5:Nạp chương trình.
-1:Click Load Flash
-2:Tìm file hex trong chương trình của bạn
-3:Open thôi







Bước 6: Load chương trình.
Click Auto : để load chương trình bạn vừa chọn.







Bước 7:Hoàn thành.
Khi có dòng chữ : Erase,Write Flash,Verify Flash,Successfully done tức là bạn đã nạp xong chương trình.





2.Nạp chương trình cho AVR

Điều khác nhau cơ bản giữa ATmega8 và ATmega16 (hoặc 32) là:
- ATmega8 có WTDON ( WTDON luôn bằng 1 khi nạp chương trình )
- ATmega16 ( hoặc 32 ) có JTAGEN (JTAGEN cũng luôn bằng 1 khi nạp chương trình )











Bước 1: Chạy chương trình nạp Progisp

Bước 2:
-1:Chương trình nhận mạch nạp USBISP
-2:Chọn loại chip ( ATmega8 )







Bước 3 : (Mang tính chất giải thích)
Các thông số quan trọng khi nạp chương trình cho ATmega8  (Thông số quan trọng chương trình sẽ tự động Tích (V) khi bạn chọn chip tương ứng , bạn không cần thay đổi gì cả  (Bên dưới là giải thích) )







Bước 4: Xóa chip  (Xóa chương trình cũ có trong chip)





Bước 5 : Cấu hình "Fuse And Lock Config" của ATmega8 ( Phần này rất quan trọng với AVR , nếu không rõ sẽ dẫn đến Fuse Bits => Lỗi Chip )

B5.1: Defaut : Trở về cấu hình ban đầu.





B5.2: Read : Đọc tần số Thạch Anh từ chip vào chương trình.





B5.3: WTDON : WTDON luôn để là 1 khi cấu hình " Fuse And Lock Config " cho ATmega8 (WTDON =1 : Chống Reset chip )




B5.4:Cấu hình Thạch Anh ( Trong code của bạn sử dụng tần số Thạch Anh nào thì bạn phải cấu hình đúng như vậy )
5.4.1: CKSEL0=1 : Sử dụng Thạch Anh 1 MHz







B5.4.2 : CKSEL1=1 : Sử dụng thạch anh 2Mhz







B5.4.3 :CKSEL0=1 và CKSEL1=1 : Sử dụng thạch anh 4Mhz



B5.4.4 : CKSEL2=1 : Sử dụng thạch anh 8MHz







B5.4.5: CKSEL0=CKSEL1=CKSEL2=CKSEL3=1 : Sử dụng Thạch Anh ngoài







Bước 5.5 : Write : Cấu hình tần số Thạch Anh từ chương trình vào chip.
Trong code của mình,mình sử dụng tần số Thạch Anh 1MHz nên mình chọn CKSEL0=1 và WTDON=1 sau đó là Write :





Bước 6 : Nạp chương trình FLASH.
-1:Click Load Flash
-2:Tìm file hex trong chương trình của bạn
-3:Open thôi







Bước 7 : Nạp chương trình Eeprom ( Nếu có )
-1:Click Load Eeprom
-2:Tìm file eep trong chương trình của bạn
-3:Open thôi







Bước 8 : Load chương trình.
Click Auto : để load chương trình bạn vừa chọn.





Bước 9:Hoàn thành.
Khi có dòng chữ : Erase,Write Flash,Verify Flash,Verify Eeprom,Successfully done tức là bạn đã nạp xong chương trình
